Steuerungen
Die Ansteuerung des Magnetventils kann entweder über das vorhandene Leitsystem des Kunden oder über eine programmierbare Steuereinheit erfolgen.

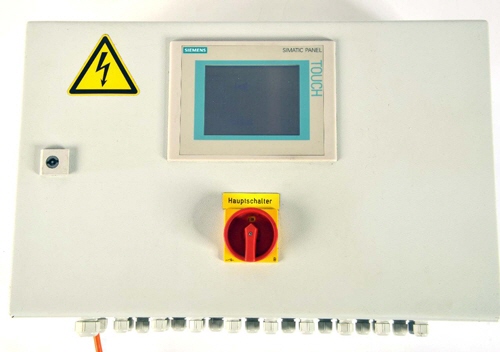

Als Standardsteuerung verwenden wir eine Steuereinheit auf der Basis einer SIMATIC S7-1200 mit Touch Panel KTP 600 PN 5,7" STN-mono-Display. Die Ausgänge können in 8-er Schritten (für maximal 64 Akustikreiniger) erweitert werden, wobei pro Ausgang 4 Hörner im Parallelbetrieb möglich sind. Die Ausgänge können gruppiert werden, dabei ist jede Gruppe eigenständig konfigurierbar. Der Projektierungstransfer erfolgt seriell über RS485/MPI/PROFIBUS DP. Es liegen zwei Relaisausgänge für Systemmeldungen vor.
|
|

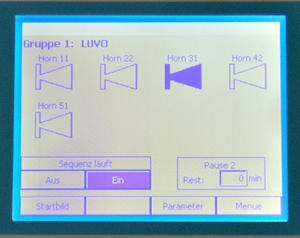

Über das Bedienfeld können sehr einfach alle Parameter, die für die Einstellung der Beschallungsintervalle notwendig sind, eingestellt werden. Jeder Akustikreiniger kann durch berühren des Hornsymbols auf Funktion überprüft werden. |
|
Als als Teststeuerung oder bei sehr einfachen Anforderungen bzw. geringer Anzahl von Akustikreinigern verwenden wir in der Regel eine Steuereinheit auf der Basis einer Siemens „LOGO!“. Sie besitzt 4 Ausgänge, die wahlweise im Parallel- oder Kaskadenbetrieb angesteuert werden können. Die einzelnen Akustikreiniger können durch bedienen der der Drehschalter auf Funktion überprüft werden. |
